Главная страница Продукцияпреподогреватель воздуха плиты

Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха

Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха

Китай Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха поставщик
Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха поставщик Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха поставщик Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха поставщик Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха поставщик

Большие изображения :  Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: QIYAO
Сертификация: ISO, ASME
Номер модели: Серия КИДИД

Оплата и доставка Условия:

Количество мин заказа: 1 ЕДИНИЦА
Цена: Customized Product, Quoted Case By Case
Упаковывая детали: Мореходность деревянный случай
Время доставки: через 4~8 месяцев после ПО
Условия оплаты: T / T, L / C
Поставка способности: 100 единиц в месяц
Подробное описание продукта
Материал: Нержавеющая сталь Структура: Вполне сваренный & волнистый листовой металл покрывает как компонент ядра
заказ: Доступный Применение: Масло & газ, рафинадные заводы, нефтехимические промышленности, етк.
упаковка: Мореходность деревянный случай Обслуживание После-Сбывания: Доступный
Высокий свет:

тип преподогреватель воздуха плиты

,

дизайн преподогревателя воздуха

Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха



Предподогреватель плиты нержавеющей стали предварительный высокий эффективный & энергосберегающий тип предподогревателя, который имеют преимущества высокой эффективной передачи тепла, падение низкого давления, компактная текстура, коррозионная устойчивость, длинный срок службы, низкое накопление сажи, легкая чистка, етк. она может избежать не только должного трубки передачи тепла разрыванное к высокотемпературному, корозия низкой температуры, легкий блок-вверх и преждевременный отказ теплообменного аппарата трубы жары, но также большой том и короткий срок службы сравненные с теплообменным аппаратом трубки.

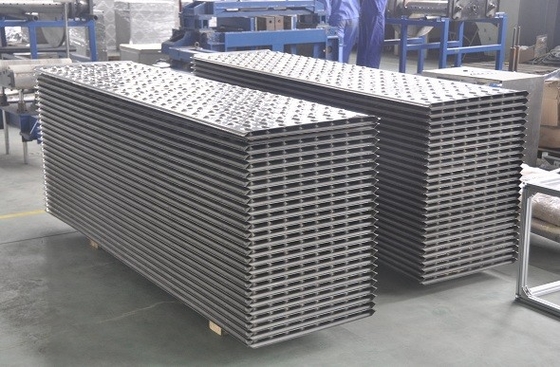

Предподогреватель плиты нержавеющей стали заменяет традиционную трубу трубки и жары листами плиты как компоненты передачи тепла. Газ и воздух (каменноугольный газ) возвращают жару через листы плиты где горячая жидкая и холодная жидкость совершенно отделена. Поверхность стены пропуская канала держит изменить и приводит к увеличенному завихрению пропуская жидкости так, что представление передачи тепла будет улучшено. Кроме того, лист плиты имеет ровную поверхность и сопротивление хвастовств более низкое пакостя.



Принцип/подача работы

  • Для сталелитейной промышленности: Предподогреватель плиты нержавеющей стали использован для двойной системы подогрева подогревателя дутья в доменной печи, где аранжирован предподогреватель преподогревателя воздуха и каменноугольного газа. Газообразный отход в пределах 300℃ вымотанного от подогревателя дутья, отдельно поставлен в предподогреватель преподогревателя воздуха и каменноугольного газа параллельно для того чтобы подогреть воздух и каменноугольный газ до 190℃ прежде чем они приведено в подогреватель дутья для сгорания и охладить вниз газообразный отход к около 140℃ прежде чем он дишаргед от стога.
  • На нефтехимическая промышленность 1: Предподогреватель плиты нержавеющей стали использован для системы спасения отработанного тепла подогревателя, где преподогреватель воздуха плиты аранжирован. Горячий газообразный отход вымотанный от подогревателя приведен в преподогреватель воздуха подогреть воздух прежде чем он введен в подогреватель для сгорания. После этого газообразный отход приведен в низкую температуру & коррозионностойкий преподогреватель воздуха плиты эмали, где газообразный отход охлажен вниз к 100℃ и после этого дишаргед от камина.
  • На нефтехимическая промышленность 2: Предподогреватель плиты нержавеющей стали использован в системе подогрева ненужного газа мусоросжигателя, где аранжирован предподогреватель ненужного газа плиты. Горячий газообразный отход вымотанный от мусоросжигателя приведен в предподогреватель плиты ненужного газа плиты подогреть ненужный газ прежде чем он приведен в мусоросжигатель для сгорания. Пока газообразный отход приведен в преподогреватель воздуха или экономизатор для охлаждать, где газообразный отход охлажен вниз к около 100℃ и после этого дишаргед от камина.



Спецификация

Расход потока средств массовой информации Нм3/х
Расход потока газообразного отхода Нм3/х Нм3/х
Входная температура дизайна ℃ средств массовой информации
Температура выхода дизайна ℃ средств массовой информации
Температура ℃ газообразного отхода входа
Температура ℃ газообразного отхода выхода
Сопротивление газообразного отхода бортовые & ПА потери
Сопротивление средств массовой информации бортовые & ПА потери
Количество дизайна Кв теплообмена
Модель КИДИД
Материал листа плиты 304, 316Л, 2205/вопросов 1мм к условиям труда
Материал раковины К235Б







Преимущество

  1. Эффективное представление передачи тепла: Тип компонент плиты передачи тепла имеет общий коэффициент передачи тепла 1-3 раз более высоко чем это из трубчатого компонента и 30%~100% передачи тепла более высоких чем это из типа трубки жары. В взгляде который температура и размер изменяют перед и после процессом топления, переменный пропуская канал конструирован для обеспечения оптимизированного общего коэффициента передачи тепла и уменьшенного падения сопротивления.
  2. Падение низкого давления: С такой же зоной теплообмена, зона подачи типа плиты 5 раз больше чем это из обычного типа предподогревателя трубки жары. Когда средство пропускает в типе предподогревателе плиты, оно сталкивается меньше спасибо падения сопротивления прямой канал, более большая зона подачи и более короткое расстояние. Переменный пропуская канал конструирован для обеспечения оптимизированного общего коэффициента передачи тепла и уменьшенного падения сопротивления. Сравненный с типом предподогревателем трубы жары, тип плиты уменьшил падение сопротивления 20%-60%, которое только 40%-60% из трубчатого типа.
  3. Хорошее сопротивление против высокой температуры: Компонент передачи тепла предподогревателя плиты сделан из высокой теплостойкой нержавеющей стали и может работать безопасно на температуре до 450℃.
  4. Высокая надежность: Дизайн предподогревателя плиты предотвращает корозию пункта росы и конструкционный материал сильно устойчив против высокой температуры. Расчет канала подачи принимает характеристики каменноугольного газа во внимание и исключает мертвую область. Сопло напуска газа поднято домкратом и покрытый и свойственная скорость подачи приложена для избежания ссадины к листам плиты. Весь эти вносят вклад в значительно улучшенную надежность
  5. Низкий пакостить: С экстренныйым выпуском гофрированный дизайн и ровная поверхность передачи тепла, тип предподогреватель плиты едва ли имеют аккумулированную сажу.
  6. Компактная текстура: Предподогреватель плиты высокого компактного коэффициента. Для трубчатого типа (типа трубы жары), он о 60м2/м3 пока для предподогревателя плиты, его 160м2/м3, которое около 3 приурочивает более высоко.

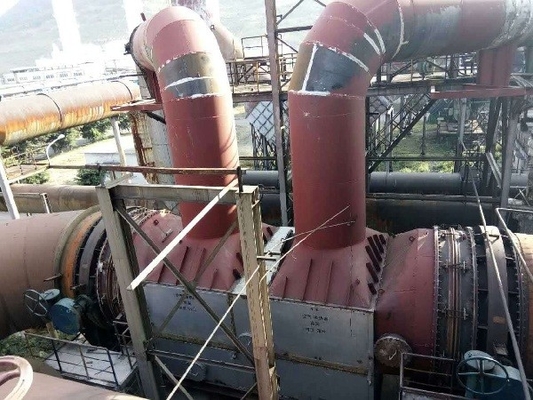

Типичный случай 1

увольнянное углем топливное горючее природного газа боилера 150т/х переделывает, на Синопек Джюджянг КОРП.

Нет. Деталь Блок
  Модель нет КИДИД-16-145-25153В
1 Температура дизайна 300
2 Давление дизайна кпа 10
3 Испытательное давление кпа 30
4 Воздушные потоки Нм3 147200
5 Подача газообразного отхода Нм3 198000
6 Температура воздуховода 30
7 Температура выхода воздуха 131
8 Входная температура газообразного отхода 200
9 Температура выхода газообразного отхода 130
10 Проектная мощность теплообмена кв 5425
11 Толщина листа плиты мм 1,0
12 Материал плиты   СС304
13 Материал раковины   К235Б



Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха

Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха







Типичный случай 2

доменная печь #3 переделывает проект, науку сталей Фанда особенную & КО. технологии, Лтд.

Спецификация   Преподогреватель воздуха Предподогреватель каменноугольного газа
Модель нет.   КИДИД-162-183-1965Х КИДТД-202-204-2482М
Температура дизайна 450 450
Давление деятельности кпа 12 10
Давление дизайна кпа 20 20
Испытательное давление кпа 30 30
Средняя подача Нм3 46000 69000
Подача газообразного отхода Нм3 42522 56978
Входная температура средства дизайна 20 55
Температура среднего выхода дизайна 180 180
Входная температура газообразного отхода 281 281
Температура выхода газообразного отхода 135 135
Потеря сопротивления газообразного отхода бортовая ПА ≤700 ≤800
Потеря сопротивления средств массовой информации бортовая ПА ≤700 ≤1000
Материал плиты   316Л/304, 1мм 32205/316Л, 1мм
Материал раковины   К235Б К235Б



Тип падение/компактная текстура плиты с с низкого давления дизайна преподогревателя воздуха





Главные клиенты

КО. Синопек Жанджянг Донгксинг петрохимическое, Лтд.

Синопек Джюджянг Компания

КО. Синопек Шанхая петрохимическое, Лтд.

Фуцзянь Рафинировка & Петрохимическ Компания ограничивался

КО. химиката Шийоу, Лтд.

КО. группы каменноугольной промышленности Пиндингшан, Лтд.

КО. стали Янгчун новое, Лтд.

КО. науки & технологии сталей Фанда особенное, Лтд.
